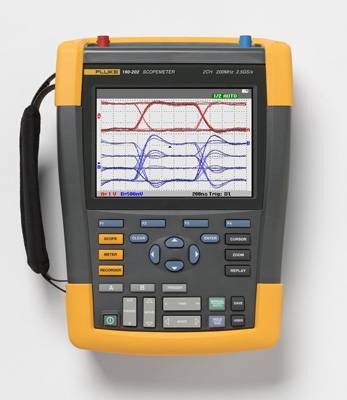

Двухканальные осциллографы Fluke ScopeMeter 190 серии II

Сняты с производства. Замена - двухканальные осциллографы Fluke 190 серии III     Новые двухканальные приборы серии 190 II замещают модели 199C, 196C и 192C. Осциллографы-мультиметры двухканальные Fluke 190-202, Fluke 190-102 и Fluke 190-062 зарегистрированы в Госреестре средств измерений РФ под №47694-17 и имеют Свидетельство об утверждении типа СИ №66241. Новые модели осциллографов Fluke 190-062 (60 МГц), Fluke 190-102 (100 МГц) и Fluke 190-202 (200 МГц) пришли на смену соответствующим моделям предыдущей 190-ой серии - Fluke 192C (60 МГц), Fluke 196C (100 МГц) и Fluke 199C (200 МГц). Основные особенности осциллографов Fluke ScopeMeter 190 Series II: Полоса пропускания 60 МГц, 100 МГц или 200 МГц, с частотой дискретизации до 2,5 Гвыб. /с в реальном времени и разрешающей способностью 400 пикосекунд Встроенный мультиметр (отдельный вход) с разрядностью 5000 единиц Connect-and-View™ для простого запуска и отображения самых сложных сигналов TrendPlot™ и ScopeRecord™ для регистрации или построения формы сигналов и измерения на протяжение длительных промежутков времени Воспроизведение 100 последних экранов для возврата назад во времени чтобы увидеть аномалии сигнала Проверены на устойчивость к воздействию окружающей среды для соответствия рейтингу IP-51 по защите от пыли и брызг, а так же выдерживают вибрацию 3g и удар 30g. Новые приборы имеют наивысший рейтинг безопасности, который когда-либо был у портативных осциллографов: 1000В CAT III и 600В CAT IV Гарантийный срок, установленный Производителем, составляет 3 года.

Изменения по отношению к предыдущим моделям 190-ой серии:

• Литий-ионные аккумуляторы большой емкости обеспечивают работу до семи часов
• Крышка батарей позволяет быструю замену батарей для продления работы
• Два электрически изолированных порта USB ports: mini USB-A для подключения к компьютеру и порт USB для подключения устройств памяти
• Вставка для блокировки прибора с помощью стандартных замков Kensington® для ПК.

Одновременное исследование входных сигналов осциллографов Fluke 190-062 (60 МГц), Fluke 190-102 (100 МГц) и Fluke 190-202 (200 МГц), выходных сигналов в цепях обратной связи и защитных блокировок поможет устранить множество различных проблем, включая следующие:

• Перегрузка цепей по напряжению или току
• Измерения задержек при устранении проблем с синхронизацией
• Несоответствие понижающих схем или входного сопротивления
• Флуктуации и дрейф сигнала

Тестирование трехфазных цепей ЧРП, инверторов и преобразователей

• Проверка гармоник, переходных процессов и нагрузки во входных силовых цепях
• Поиск неисправностей IGBT и фильтров инверторов. [S][37]
• Проверка выходного сигнала ШИМ на наличие отражений, переходных процессов и несимметрии напряжений

Безопасные измерения в диапазоне от милливольт до киловольт

Используя стандартные пробники осциллографов Fluke 190-062 (60 МГц), Fluke 190-102 (100 МГц) и Fluke 190-202 (200 МГц), охватывающие широкий диапазон от милливольт до киловольт, вы можете исследовать как микроэлектронные, так и высоковольтные силовые цепи. Независимые изолированные входы устраняют риск случайного замыкания на землю и позволяют выполнять измерения в смешанных цепях с несколькими отдельными точками заземления.

Единственный осциллограф на рынке с категорией защиты IP-51 — решение для самых сложных условий

Крепкий ударопрочный корпус дает возможность использовать портативные осциллографы ScopeMeter  Fluke 190-062 (60 МГц), Fluke 190-102 (100 МГц) и Fluke 190-202 (200 МГц) в суровых производственных условиях. Герметичное исполнение корпуса защищает прибор от попадания пыли, водяного пара, влаги и аэрозольных загрязнений, обеспечивая надежную работу и высокую точность показаний при каждом использовании.

Встроенный мультиметр для быстрого и удобного проведения высокоточных измерений.

Модели осциллографов Fluke 190-062 (60 МГц), Fluke 190-102 (100 МГц) и Fluke 190-202 (200 МГц) с отдельным встроенным цифровым мультиметром и изолированным двухканальным осциллографом. Переключайтесь между анализом осциллограмм и высокоточными показаниями цифрового мультиметра с 5 000 отсчетов. Функции измерения включают постоянное напряжение (Vdc), переменное напряжение (Vac), смешанный режим (Vac + dc), сопротивление, контроль целостности линий и проверку диодов. Измеряйте ток и температуру с использованием подходящего шунта, пробника или адаптера с широким диапазоном масштабных коэффициентов. Четырехканальные модели Fluke-190-X04 дают возможность проводить измерения по четырем каналам осциллографа со входами BNC.

Работа в полную смену с одной зарядки

Новые емкие литий-ионные аккумуляторы обеспечивают автономную работу устройства до 7 часов (в четырехканальных моделях) и до 4 часов (в двухканальных моделях). Удобная крышка отсека аккумулятора позволяет быстро заменить аккумулятор.

Новая возможность записи и экспорта осциллограмм с помощью интерфейса USB

Два порта USB, электрически изолированных от входных измерительных цепей, обеспечивают соединение прибора с компьютером или запоминающими устройствами USB. Сохраняйте на внешних накопителях USB неограниченное количество осциллограмм, снимков экрана и настроек прибора. Подключайте прибор к компьютеру по интерфейсу USB для передачи и сохранения критичных данных измерений, используя ПО FlukeView для Windows.

Немедленное стабильное изображение благодаря синхронизации Connect-and-View™

Функция Connect-and-View™ у осциллографов Fluke 190-062 (60 МГц), Fluke 190-102 (100 МГц) и Fluke 190-202 (200 МГц) автоматически устанавливает подходящие настройки синхронизации за счет распознавания стереотипных сигналов. Без нажатий кнопок вы получаете стабильную воспроизводимую осциллограмму практически любого сигнала, включая сигналы от электроприводов и управляющих цепей. Данная функция ускоряет последовательные измерения в нескольких контрольных точках.

Регистрируйте до 48 часов высокоточных осциллограмм с помощью функции ScopeRecord™

В памяти ScopeRecord осциллографов Fluke 190-062 (60 МГц), Fluke 190-102 (100 МГц) и Fluke 190-202 (200 МГц) можно сохранить до 30 000 точек данных на канал для захвата переходных процессов и кратковременных выбросов. (Имеется возможность сохранения двух наборов многоканальных записей для последующего анализа.)

• Сохраняйте события, относящиеся к профилям движения, работе ИБП и источников питания и запуску электродвигателей
• Режим Stop on Trigger (остановка при синхронизации) позволяет устройству ScopeMeter 190 series II автоматически распознавать сбой питания и сохранять осциллограмму, непосредственно предшествующую этому событию
• Масштабирование осциллограммы (до 100x) дает возможность изучить мельчайшие детали сигнала, например отдельные циклы питания

С помощью безбумажного регистратора TrendPlot™ вы можете сохранять данные в течение 22 дней для обнаружения нерегулярных сбоев

Нерегулярные сбои могут быть вызваны некачественными соединениями, наличием пыли или загрязнений, коррозией, обрывом соединений или проводки. Отключения питания, остановка двигателей после запуска могут приводить к нарушению работы оборудования. Функция TrendPlot осциллографов Fluke 190-062 (60 МГц), Fluke 190-102 (100 МГц) и Fluke 190-202 (200 МГц) средство тестирования помогает обнаруживать подобные неисправности, предоставляя следующие возможности:

• Построение графиков минимальных и максимальных пиковых значений и средних значений за период до 22 дней
• Построение графиков напряжений, токов, температуры, частоты и фазы в любых комбинациях для всех четырех входных каналов с указанием даты и времени для определения момента возникновения неполадки
