Калибратор осциллографов Fluke 9500B с активными головками - формирователями импульсов

Конфигурация калибратора осциллографов Fluke 9500B

Смысл активных головок состоит в том, чтобы минимизировать искажения и потери ВЧ сигнала на промежуточных соединениях и кабелях. Активная головка является не чем иным, как генератором эталонных ВЧ сигналов, подключаемым непосредственно ко входу поверяемого осциллографа.
Соответственно, сам калибратор Fluke 9500B является блоком управления, а активная головка – генератором тестовых сигналов.
Поскольку калибратор Fluke 9500B имеет несколько модификаций, то очень важными моментами являются, во-первых, выбор модификации калибратора под решение данной конкретной задачи по поверке определённых типов осциллографов, а во-вторых – корректный выбор модификации активной головки для работы в паре с выбранной моделью калибратора.
Варианты модификаций калибраторов отличаются максимальной частотой ВЧ сигнала, которую способен обеспечивать калибратор: 600МГц, 1100МГц и 3200МГц.
Модификации активных головок, также, различаются по максимальной частоте ВЧ сигнала на выходе и, кроме того, по длительности фронта тестового импульсного сигнала: 500псек, 150псек и 70псек.
Отдельно стоит активная головка 9550, которая не формирует синусоидального ВЧ сигнала и предназначена только дя формирования импульсов с длительностью фронта 25псек.

В общем случае, активная головка не в состоянии генерировать ВЧ сигнал с частотой, превышающей частоту самого калибратора. Исключение составляет головка 9560, которая может выдавать 6400МГц при работе в паре калибратором Fluke 9500B/3200.

Тип активной головки	Параметры активной головки	Совместимость с базовым блоком по частоте (синусоида)
9510 FLK	Активная головка   на 1.1 ГГц   и импульсом 500* псек	9500B/600; 9500B/1100

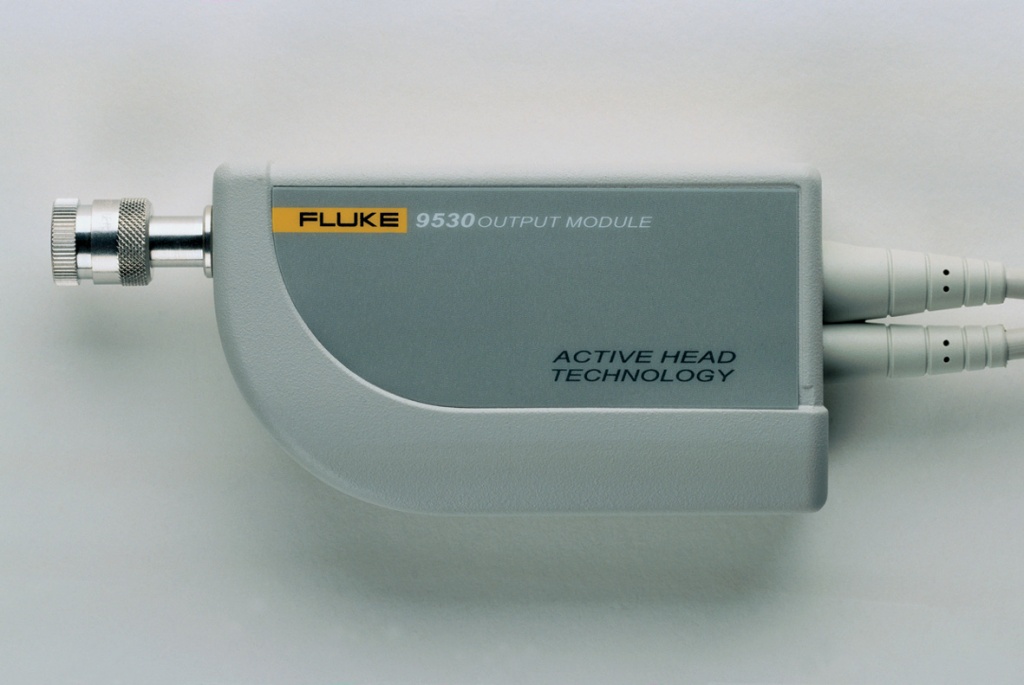

9530 FLK	Активная головка на 3.2 ГГЦ и импульсы на 150* псек/500*псек	9500B/3200
9550 FLK	Активная головка с импульсами   на 25* псек	Все варианты 9500В
9560 FLK	Активная головка на 6 ГГЦ и импульсы 70* псек	9500B/3200

Базовый блок	Активные головки генерируют частоту (синусоиду) в соответствии с максимальной частотой базового блока, к которому подключена данная активная головка	Совместимость по частоте активной головки
9500B/600	600 МГЦ	9510 FLK
9500B/1100	1100 МГЦ	9510 FLK
9500B/3200	3200 МГЦ	9530 FLK
9500B/3200	6400 МГц	9560 FLK

Совместимость активных головок с базовым блоком по генерируемым импульсам с коротким фронтом
9500B/600	Все типы активных   головок совместимы со всеми типами базовых блоков калибратора 9500В и генерируют импульсы согласно своей спецификации независимо от частоты базовых блоков   калибратора.	9510 FLK, 9510FLK, 9530 FLK, 9560 FLK
9500B/1100
9500B/3200

9560 FLK

Активная головка предназначена только для использования с базовым блоком 9500В/3200  с целью   расширения полосы частот калибратора  до 6400 МГц

*Указано время нарастания/спада  импульсов  от уровня  0,1 до уровня  0,9  амплитуды импульса.

Например, калибратор 9500B/600 совместим со всеми   активными головками только по генерируемым импульсам с коротким фронтом, но любые типы подключенных  активных головок  будут генерировать только частоту 600МГц независимо  от типа  головки,  а  генерируемые головками  импульсы на поверяемый  осциллограф  будут  соответствовать спецификации импульсов подключенной  активной головки.
