Расчет поля зрения и разрешающей способности

Универсальный калькулятор - программа для вычисления FOV (Field of View): - поле зрения тепловизоров.

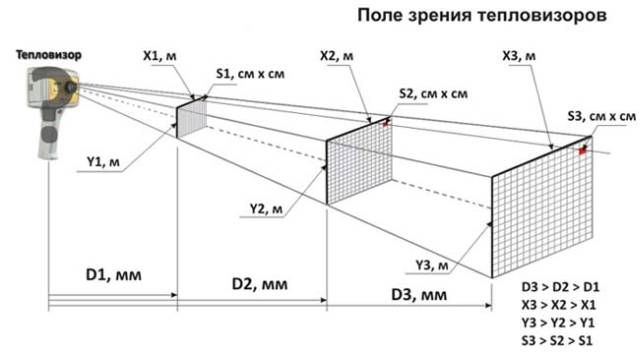

FOV

Условные обозначения :
D1, D2, D3 - Расстояние от тепловизора до объекта измерения, единицы измерения мм.
X1, X2, X3 - Ширина обзора по горизонтали, единицы измерения м.
Y1, Y2, Y3 - Ширина обзора по вертикали, единицы измерения м.
S1, S2, S3 - Минимальный размер объекта, "видимый" на заданном расстоянии, единицы измерения квадратный сантиметр.

Расчет:
Введите размер детектора (матрицы) тепловизора(кол-во элементов в приемнике излучения), в пикселях (по горизонтали x по вертикали):
x

Введите оптическое поле зрения (FOV-Field of View), в градусах (по горизонтали x по вертикали):

Введите расстояние до объекта в миллиметрах:

Результаты расчета:

Ширина обзора по горизонтали (в поле зрения попадает по горизонтали) Х = метра.

Ширина обзора по верикали (в поле зрения попадает по вертикали) Y = метра.

Минимальный размер объекта (сторона квадрата) - S(приходящийся на один пиксель детектора) = см. *

*-Необходимо учитывать, что для точного измерения температуры необходимо, чтобы изображение объекта на приёмнике излучения перекрывало более одного детектора(пикселя). В некоторых тепловизорах для измерения температуры в одном пикселе используется осредненное значение (на основе соседних пикселей) и с ними необходимо будет подходить ближе.

Пространственное разрешение или мгновенный угол поля зрения(iFov - Instantaneous Field of View) из условия измерения температуры одним элементом(пикселем) без осреднения: мрад.

Отношение D:S = :1
