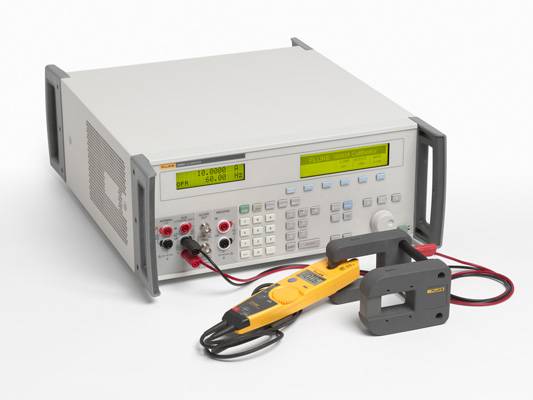

Многофункциональный калибратор FLUKE 5080А

Универсальный калибратор Fluke 5080A имеет базовую погрешность воспроизведения постоянного напряжения 100 ppm и предназначен, в основном для поверки мультиметров, токовых клещей и щитовых приборов с разрядностью 3½ и некоторых других средств измерения имеющих разрядность 4½ разрядов. Калибратор имеет возможность установки опции для калибровки осциллографов с полосой пропускания до 200 МГц.
Особенностями калибратора Fluke 5080A являются:

Большое значение входного тока при воспроизведении напряжения (при постоянном напряжении до 600 мА, при переменном напряжении до 800 мА), что обеспечивает возможность подключения к калибратору любых существующих на сегодняшний день аналоговых стрелочных приборов и щитовых приборов в режиме измерения напряжения, поскольку эти приборы имеют достаточно низкое входное сопротивление по напряжению.
Большое падение напряжения при воспроизведении тока (при постоянном токе до 50 В, при переменном токе до 44 В), что обеспечивает возможность подключения к калибратору любых существующих на сегодняшний день аналоговых стрелочных приборов и щитовых приборов в режиме измерения тока, поскольку эти приборы имеют достаточно высокое входное сопротивление по току.
Встроенная защита от ошибочного подключения на вход калибратора напряжения до 240 В. При наличии опасного внешнего напряжения на выходных гнёздах калибратора, способного вывести его из строя, перед включением калибратора производится контроль внешнего напряжения. При наличии такого напряжения калибратор остаётся в ждущем режиме и индицирует предупредительную надпись. В режиме воспроизведения выходных параметров калибратор также контролирует наличие опасного внешнего напряжения и при обнаружении такого отключает выходы калибратора от нагрузки.
Калибратор допускает возможность работы со всеми типами токовых катушек производимыми компанией Fluke, а именно 9100-200 токовой катушкой 10 и 50 витков и 5500A/COIL — 50 витковой токовой катушкой.
Одновременное воспроизведение и напряжения 100 В и тока до 20 А, что позволяет производить поверку измерителей мощности, использующих развязанные токовые и потенциальные цепи.
Опция поверки осциллографов обеспечивает формирование синусоидального сигнала частотой до 200 МГц; тестового импульса для измерения параметров переходной характеристики с временем нарастания/спада 1 нс; сетку вертикальных маркеров для поверки канала горизонтального отклонения; прямоугольный сигнал частотой до 10 кГц для поверки канала вертикального отклонения.
Интерфейсы дистанционного управления: RS-232, USB и LAN.

Основные параметры калибратора Fluke 5080A и сравнение с калибраторами Fluke 9100 и Fluke 5500A:

Параметр	Fluke 5080А	Fluke 9100	Fluke 5500А
Постоянное напряжение	0±1020 В; 100 ppm	0±1050 В; 60 ppm	0±1020 В; 50 ppm
Переменное напряжение	1 мВ - 1020 В; 0,1%; от 45 Гц до 1 кГц синусоидальный	0 мВ - 1020 В; 0,04%; от 10 Гц до 100 кГц синусоидальный	1 мВ - 1020 В; 0,03%; от 45 Гц до 500 кГц синусоидальный
Постоянный ток	0-20 А; 0,05%	0-20 А; 0,014%	0-11 А; 0,01%
Переменный ток	29 мкА - 20 А; 0,1%; от 45 Гц до 1 кГц синусоидальный	0-20 А; 0,07%; от 10 Гц до 100 кГц синусоидальный	29 мкА - 11 А; 0,06%; от 10 Гц до 10 кГц синусоидальный
Сопротивление	от 0 до 1 ГОм; 0,05%; 20 фиксированных значений ×1.0 и ×1.9	от 0 до 400 МОм; 0,015%	от 0 до 329.999 МОм; 0,009%
Мощность	1000 В и 20 А; 0,06% постоянная мощность и 0,25% переменная мощность	1050 В и 20 А; 0,03% постоянная мощность и 0,125% переменная мощность	1000 В и 11 А; 0,08% постоянная мощность и 0,15% переменная мощность
Изоляция / Прозвонка	от 10 кОм до 20 ГОм; максимальное напряжение 1575 В	от 100 кОм до 20 ГОм; максимальное напряжение 1350 В	нет
Поверка осциллографов	200 МГц (опция)	200 МГц или 600 МГц (опция)	300 МГц или 600 МГц (опция)
Ёмкость	нет	от 500 пФ до 40 мФ	от 330 пФ до 1,1 мФ
Температура	нет	термопары и термосопротивления	термопары и термосопротивления

Подробное описание и технические характеристики Универсального калибратора Fluke 5080 A представлены на русском языке в файле по ссылке: Fluke 5080А.pdf (0.9 Mb).
