Взрывобезопасные приборы Fluke серии Ex

---

Взрывобезопасность - специальный стандарт защиты, используемый при эксплуатации оборудования в потенциально взрывоопасных средах. Устройства, сертифицированные как “взрывобезопасные”, спроектированы так, чтобы не высвобождать энергию (электрическую или тепловую), достаточную для воспламенения горючих материалов (газ, пыль или частицы).

Что такое “взрывобезопасный”?
Стандарты взрывобезопасности относятся ко всем устройствам, которые могут создать одну или несколько из нижеперечисленных причин взрыва:

1. Электрические искры
2. Электрические дуги
3. Пламя
4. Горячие поверхности
5. Статическое электричество
6. Электромагнитное излучение
7. Химические реакции
8. Механический удар
9. Механическое трение
10. Воспламенение вследствие сжатия
11. Акустическую энергию
12. Ионизирующую радиацию

Что такое ATEX?
Первый стандарт взрывобезопасности был установлен в Европейском союзе директивой 9/94/EC, обычно называемой ATEX (“Atmospheres Explosibles” - от франц. “взрывоопасные атмосферы”). Объявленная цель руководящих принципов -  “помочь обеспечить свободное перемещение продуктов в Европейском союзе” с помощью “минимизации числа требований по безопасности, по крайней мере, в части, происходящей из разницы в интерпретациях”. Правила ATEX были введены как добровольный стандарт с 1 марта 1996 г. Эти правила обязательны для электрического и электронного оборудования для использования во взрывоопасных средах, продаваемого в ЕС с 1 июля 2003 г. Начиная с этой даты, все продукты, продаваемые для использования во взрывоопасных средах, должны иметь сертификацию ATEX и соответствующий ярлык: Ex
Линия продуктов Fluke Ex (IS)
Компания Fluke - один из первых производителей, выпустивших портативные измерительные приборы, соответствующие последним стандартам ATEX. Линия взрывобезопасных приборов Fluke соответствует требованиям специалистов, работающих внутри и снаружи взрывоопасных зон:
• Устанавливайте, обслуживайте оборудование и
осуществляйте поиск неисправностей в нем с
помощью нового цифрового мультиметра Fluke 87V Ex
• Выполняйте обслуживание и калибровку датчиков и преобразователей, а также управляйте петлями тока с помощью калибраторов процессов Ex Приборы предназначены для использования на нефтехимических заводах, нефтяных платформах, перегонных заводах, а также в других местах, где существует опасность взрыва.
Кроме маркировки ATEX, взрывобезопасный прибор Fluke отличается от соответствующей стандартной версии серым цветом корпуса и красным электропроводящим футляром для переноски, специально разработанным для исключения разрядов статического электричества. Внутри приборы Fluke Ex переделаны для уменьшения энергии, дающей нагрев и электрические искры. Это продукты высшего класса, разработанные для максимальной безопасности.
Разъяснение принципов сертификации ATEX
Fluke 707Ex соответствует стандарту ATEX и сертифицирован как II 2 G EEx ia IIC T4 — но что именно это означает? Здесь дано краткое объяснение обозначений сертификации ATEX.

Сертификация АТЕХ модели 707Ех
	Отметка испытания ATEX. Этот знак требуется для всех устройств, применяемых в опасных зонах в Европе.
II 2G	Классификация зон. “II” обозначает прибор, проверенный для всех отраслей, кроме горнодобывающей. “2” означает категорию устройства — в данном случае устройство классифицировано для использования в наиболее опасных зонах второй категории. “G” обозначает атмосферу, в данном случае газ, пары и туман.
EEx	Взрывобезопасность основана на европейских Ex-правилах.
ia	Тип защиты от взрыва, в данном случае энергия в устройстве или разъеме снижена до безопасного уровня. “Ia” является самым высоким уровнем защиты взрывобезопасности.
IIC	Группа газов. “IIC” обозначает совместимость с наиболее опасной группой газов.
T4	Температурный класс показывает пользователю максимальную температуру поверхности, которая может оказаться в контакте с взрывоопасной средой в случае неисправности устройства. T4 классифицируется как 135°C.



Контрольно-измерительные приборы Fluke моделей Fluke 87VEx, Fluke 707Ex, Fluke 725Ex, Fluke 700P... Ex имеют Сертификат, подтверждающий соответствие российскому ГОСТ Р 52350.0-2005 "Электрооборудование для взрывоопасных газовых сред".

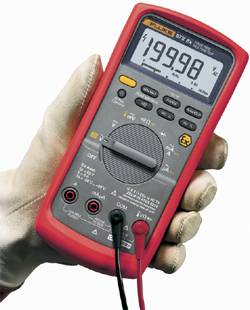

Взрывобезопасный мультиметр Fluke 87V Ех.
Обладая высокой производительностью, точностью и совместимостью с электродвигателями, Fluke 87V является самым популярным промышленным мультиметром. Компания Fluke представляет новую взрывобезопасную версию 87VEx для проведения измерений внутри и снаружи взрывоопасных зон.
В новой модели Fluke 87V Ex содержатся все функции для измерения и обнаружения неисправностей, что и в модели Fluke 87V. В отличие от других приборов, сертифицированных на соответствие стандарту ATEX, этот прибор можно использовать как внутри, так и за пределами опасных зон (зоны 1 и 2 классификации ATEX) без ущерба для производственного процесса и в полном соответствии с техникой безопасности. Поэтому нет необходимости использовать различные приборы в различных зонах. Кроме того, в нем имеется встроенный термометр с ТП-датчиком, что также уменьшает число необходимых приборов.

1. Соответствие стандартам безопасности ATEX II 2 G Eex ia IIC
2. Прибор содержит все функции для измерения и обнаружения неисправностей, что и в модели Fluke 87V
3. Используйте этот прибор для проведения измерений внутри и за пределами взрывоопасных зон (зоны 1 и 2 классификации ATEX) без ущерба для производственного процесса и в полном соответствии с техникой безопасности
4. Соответствие характеристикам электробезопасности EN61010-1 CAT III 1000 В/CAT IV 600 В
5. Большой дисплей с двумя уровнями яркости подсветки
6. Измерение значений до 1000 В, 10 A и 200 кГц, а также коэффициента заполнения, сопротивления, целостности цепи, проверка диодов и емкостей до 10000 мкФ
7. Истинные среднеквадратичные значения напряжения и тока для точного измерения нелинейных сигналов
8. Режимы Min/Max (мин./макс. значения), Average (среднее значение), Peak capture (фиксация пиковых значений) и Relative (относительные измерения)
9. Встроенный термометр и ТП-датчик позволяют снизить стоимость Ваших инструментальных средств
10. Режим 41.2 знаков для точного измерения (20000 единиц счета)
11. Фильтр для обеспечения точности измерений напряжения и частоты на электроприводах
12. Непосредственный и быстрый доступ ко всем функциям без необходимости использовать сложные меню.

Взрывобезопасный многофункциональный калибратор процессов Fluke 725Ex
Новый взрывобезопасный многофункциональный калибратор процессов Fluke 725Exявляется мощным и простым в использовании. В сочетании с опциональным модулем давления Fluke 700PEx калибратор 725Ex способен выполнять калибровку практически любого контрольно-измерительного прибора, нуждающегося в обслуживании в областях, где возможно присутствие взрывоопасных газов. Fluke 725Ex является новым мощным взрывобезопасным многофункциональным прибором для калибровки, который предоставляет:

1. Соответствие стандарту безопасности ATEX II IG EEx ia IIB 171°C
2. Измеряет, генерирует или моделирует постоянное напряжение (В), ток (мА), РДТ, термопары и сопротивление (Ом)
3. Возможность одновременных двухканальных генерации и измеренияЯ для калибровки преобразователей
4. Внутренняя петля тока для питания преобразователя
5. Сохранение часто используемых настроек для дальнейшего повторного использования
6. Измерение давления до 200 бар и проверка переключателя давления с помощью одного из 8 модулей давления Fluke 700PEx
7. Функция проверки переключателя давления может регистрировать значения его установки, сброса и зону нечувствительности.
8. Компактный размер и небольшой вес
9. Простой кнопочный интерфейс пользователя
10. Прочная и надежная конструкция для работы в сложных полевых условиях и на рабочем месте

Взрывобезопасный калибратор токовой петли Fluke 707Ex
Fluke 707Ex является идеальным прибором для выполнения калибровки и обслуживания петель тока от 4 до 20 мА. Подаваемое напряжение 24 В позволяет измерять и генерировать/моделировать ток с разрешением 1 мкА.

1. Соответствие стандартам безопасности ATEX II 2G EEx ia IIC T4
2. Большой дисплей и простая нажимающаяся/поворачивающаяся кнопка для управления одной рукой
3. Одновременное отображение мА и % для быстрой и простой обработки показаний прибора
4. Точность измерения тока (мА) 0,015%, лучшая среди калибраторов петли тока
5. Кнопка с 25% интервалами для быстрого выполнения проверки на линейность
6. 0 и 100% “проверка шкалы” для быстрого подтверждения нуля и шкалы
7. Разрешение 1 мкА для генерации/моделирования и измерения
8. Выбираемые функции медленного, быстрого и пошагового измерения для сглаженного выходного сигнала поворота клапана и функциональной проверки петли тока
9. Внутренняя петля тока для одновременного питания и измерения преобразователя без использования цифрового мультиметра
10. Измеряет до 28 В постоянного напряжения
11. Одна легко заменяемая батарея 9 В
12. Режимы включения по умолчанию: 0-20 мА или 4-20 мА
13. Новый регулировочный лимб с разрешением 1 мкА и 100 мкА
14. HART®-совместимое сопротивление, последовательно подключенное к питанию петли тока для работы с HART-коммуникаторами

Взрывобезопасный автономный калибратор давления Fluke 718Ex
Fluke 718Ex предлагает удобное автономное решение для измерения давления и калибровки. Используя внутренний датчик давления и насос, прибор готов к немедленному автономному применению. Диапазон давлений можно расширить до 200 бар с помощью одного из восьми модулей давления серии 700PEx.

1. Соответствие стандартам безопасности ATEX II IG EEx ia IIC T4
2. Встроенный ручной насос давления/вакуума с верньером и перепускным клапаном
3. Измерение давления до 200 бар с помощью одного из восьми взрывобезопасных модулей давления Fluke 700PEx
4. Измерения давления до 0,05% от полной шкалы проводятся при помощи внутреннего датчика давления
5. Функция проверки переключателя давления
6. Компактный размер и небольшой вес
7. Широкий диапазон выбираемых единиц измерения давления
8. Измерения силы тока проводятся с погрешностью 0,02% и разрешением 0,001 мА
9. Функции минимума и максимума удержания
10. Простой кнопочный интерфейс пользователя
11. Прочная и надежная конструкция для работы в сложных полевых условиях и на рабочем месте

Взрывобезопасные модули давления серии Fluke 700Ex
Эти взрывобезопасные модули давления для использования с многофункциональным калибратором процессов Fluke 725Ex и калибратором давления Fluke 718Ex применяются для наиболее часто используемых диапазонов давления для калибровки: 0-25 мбар и 0-200 бар. Можно выбрать один из восьми модулей манометрического, дифференциального или абсолютного давления.

1. Соответствие стандартам безопасности ATEX II 1G EEx ia IIC T4
2. Очень высокая точность — до 0,025%
3. На манометрические модули установлен один фитинг давления для измерения давления процесса относительно атмосферного
4. На дифференциальные модули установлены два фитинга давления для измерения разницы между величинами приложенных давлений
5. Удобная настройка с помощью кабеля длиной 1 м между модулем давления и калибратором
6. Прочный корпус защищает модули в тяжелых рабочих условиях
